天皋電氣單芯排列帶屏蔽扁形電纜
TVVB單芯排列帶屏蔽扁形電梯電纜說明：
1、絕緣和護套：聚氯乙烯絕緣，聚氯乙烯護套；
2、額定電壓：300/500V；
3、靜態彎曲試驗：0.3m<L<0.6m；
4、垂直燃燒試驗：通過GB/1-18380.1-2001、IEC60332-1:1993試驗；
5、產品標準：參照BSEN5.214:2000 GB5023.6-1997。
使用導則：
1、在正常使用時，導體最高溫度為70℃；
2、電纜適宜在-15℃～+40℃的環境下使用；
3、電纜懸掛長度不超過80m，移動速度不超過4m/s的電梯和升降機。
電纜規格：
|
芯數
|
芯數×標稱截面積
mm2
|
最大外形尺寸
mm
|
最大靜態彎曲直徑
mm
|
|
19
|

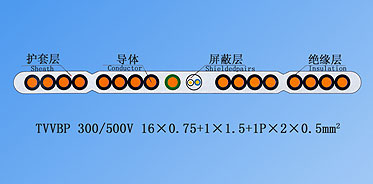

16×0.75+1P×1.5+1P×2×0.5
|
6.0×58.0
|
250
|
|
24
|
22×0.75+1P×2×0.5+10PT
|
6.0×74.0
|
250
|
|
16
|
12×1+2×2P×0.5+10PT
|
6.2×54.0
|
250
|
|
25
|
14×1+3×2.5+4P×2×0.34+10PT
|
6.5×80.0
|
250
|
注：列表以外電纜可依據用戶要求設計制造
|
